一、系统概述
预处理系统主要由原水池、原水泵、絮凝加药装置、石英砂过滤器、还原加药装置、活性碳过滤器、阻垢加药装置和保安过滤器组成。预处理系统的主要作用是去除原水中的颗粒物、有机胶体和氧化性物质，使得出水水质指标符合RO系统用水要求。
RO系统主要由高压泵、RO主机、反渗透清洗装置、脱盐水池、脱盐水泵组成。RO系统的主要作用是脱盐，去除原水中约98%的盐类和有机物，去除水中可能含有的颗粒物，使得系统出水达脱盐水水质要求。……
二、运行条件
A．原水水质： 当地自来水
B．操作方式： 半自动
C. 脱盐水出水压力（脱盐水泵出口）： 0.5-0.6MPa
D. 一期产水量： 50m3/h
E. 脱盐水出水水质： 电导率≤10µs/cm
三、设计原则……四、工艺流程图
五、工艺流程说明
1. 预处理系统
预处理主要目的是去除原水中的悬浮物、胶体、有机物和余氯等妨碍后续反渗透运行的杂质，使得反渗透装置的入口水质符合卷式复合膜进水水质的要求（浊度<1NTU、余氯<0.1ppm、SDI<5）。处理工艺包括絮凝加药、石英砂滤、还原剂加药、活性碳过滤、阻垢
加药、保安过滤。……
第二章 系统技术规格及参数
一、预处理部分
加药、保安过滤。……
第二章 系统技术规格及参数
一、预处理部分
1.原水池
(1)基本原理
原水池主要用于储存自来水，以供给预处理系统；
水池中设三档液位控制系统，液位与原水泵联动；
原水池池体池体为砼混结构，池体底部设有坡度，向一侧倾斜，以便清洗水池，池顶设钢混板，每个池子留一检修孔，可定期用潜水泵进行清洗水池；
需方自建
(以“预处理系统：67m3/h ;RO系统：50m3/h; RO整机脱盐率：≥97%;系统水利用率：≥75%”为基础数据举例)
(2)技术参数
建议： 原水池有效容积为60m3，有效水深2.5m。
外形尺寸为：长(L)*宽(W)*高(H) =6m*4m*3.0m……
3. 絮凝加药装置
(1)基本原理
絮凝剂是水溶性高分子电解质，具有离子度高、水溶性好等特点，并不受水温低的影响，不成凝胶，水解稳定，能降低水中的三卤甲烷前体作用，使水中TOC降低，防止细菌以及污垢对反渗透造成污染，可在宽PH及碱度范围内使用。
使用方法：典型的加药量范围是0.2-3.5ppm，使用时，建议配成1-2%浓度的水溶液，最好用中性不含盐类杂物的水来配置。
计量泵采用美国米顿罗系列产品，可在240次数（脉冲）/分钟范围内操作，能广泛适用于处理各种化学介质，泵头由玻璃纤维增强的PP材质制成。
在实际运行过程中，若需改变实际加药量，只需在计量泵运行状态下，改变其计量泵的冲程百分数即可。冲程百分数可以如下计算：
式中：A——计量泵冲程百分数，单位为 %
B——运行流量，单位为 m3/h
C——加药量，单位为 mg/L
D——计量泵的最大加药量，单位为 L/H
E——配药浓度，单位为 mg/L
10——单位换算系数
说明：为了方便计算，计算中以药品的比重为1kg/L计，否则需考虑其实际比重。
上式中D值依计量泵的型号而定，P036型号计量泵。……
4. 石英砂过滤器……
5. 还原剂加药装置……
6. 活性碳过虑器……
7. 过滤器反冲洗泵……
8. 阻垢加药装置
(1)基本原理
加阻垢剂可有效控制碳酸钙、硫酸钙、硫酸锶结垢，碳酸钙的LSI高达+3.0上不致结垢，选用美国通用—贝迪公司生产的HypersperseMDC 702阻垢剂。
主要分散阻塞微粒来维持反渗透膜表面干净，延长膜的使用寿命。

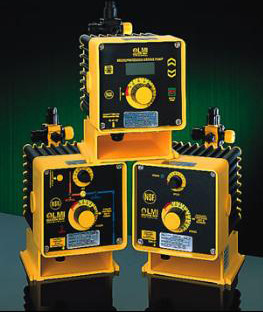

计量泵采用美国米顿罗系列产品，可在240次数（脉冲）/分钟范围内操作，能广泛适用于处理各种化学介质，泵头由玻璃纤维增强的PP材质制成。
该系统中阻垢剂采用高分子有机物，其加药量依原水水质、温度、回收率等而定，建议加药量为2.5-5ppm。在实际运行过程中，若需改变实际加药量，只需在计量泵运行状态下，改变其计量泵的冲程百分数即可。冲程百分数计算同絮凝剂加药装置中计算方式。
(2)技术参数
|
根据设备要求，计量泵选用 ，型号为P036，1套。计量泵
|
|||
|
1
|
型 号：
|
P036
|
 |
|
2
|
数 量：
|
1台
|
|
|
3
|
最大压力：
|
1.2MPa
|
|
|
4
|
流量：
|
0.02-1.6L/H
|
|
|
5
|
扬程：
|
70m
|
|
|
6
|
电源电压：
|
220V
|
|
|
7
|
功 率：
|
22w
|
|
|
8
|
材 质：
|
泵体、过流件PP
|
|
|
加药箱
|
|||
|
1
|
型 式：
|
立式圆筒
|
 |
|
2
|
数 量：
|
1个
|
|
|
3
|
容 积:
|
120L
|
|
|
4
|
材 质：
|
PE
|
|
|
5
|
生产厂家：
|
慈溪浙东
|
|
9. 保安过滤器
(1)基本原理：主要作用是去除预处理系统出水中可能存在的颗粒物质，保护反渗透装置。
压力容器采用不锈钢。……
二、反渗透部分
10. 高压泵
(1)基本原理……

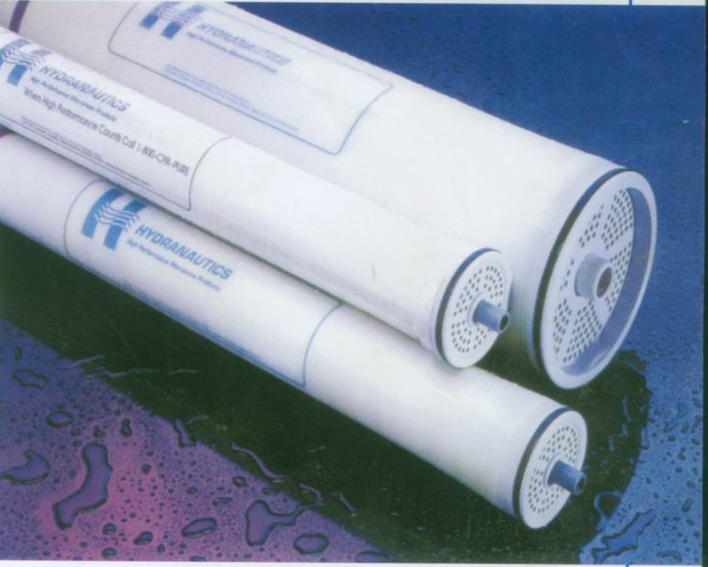

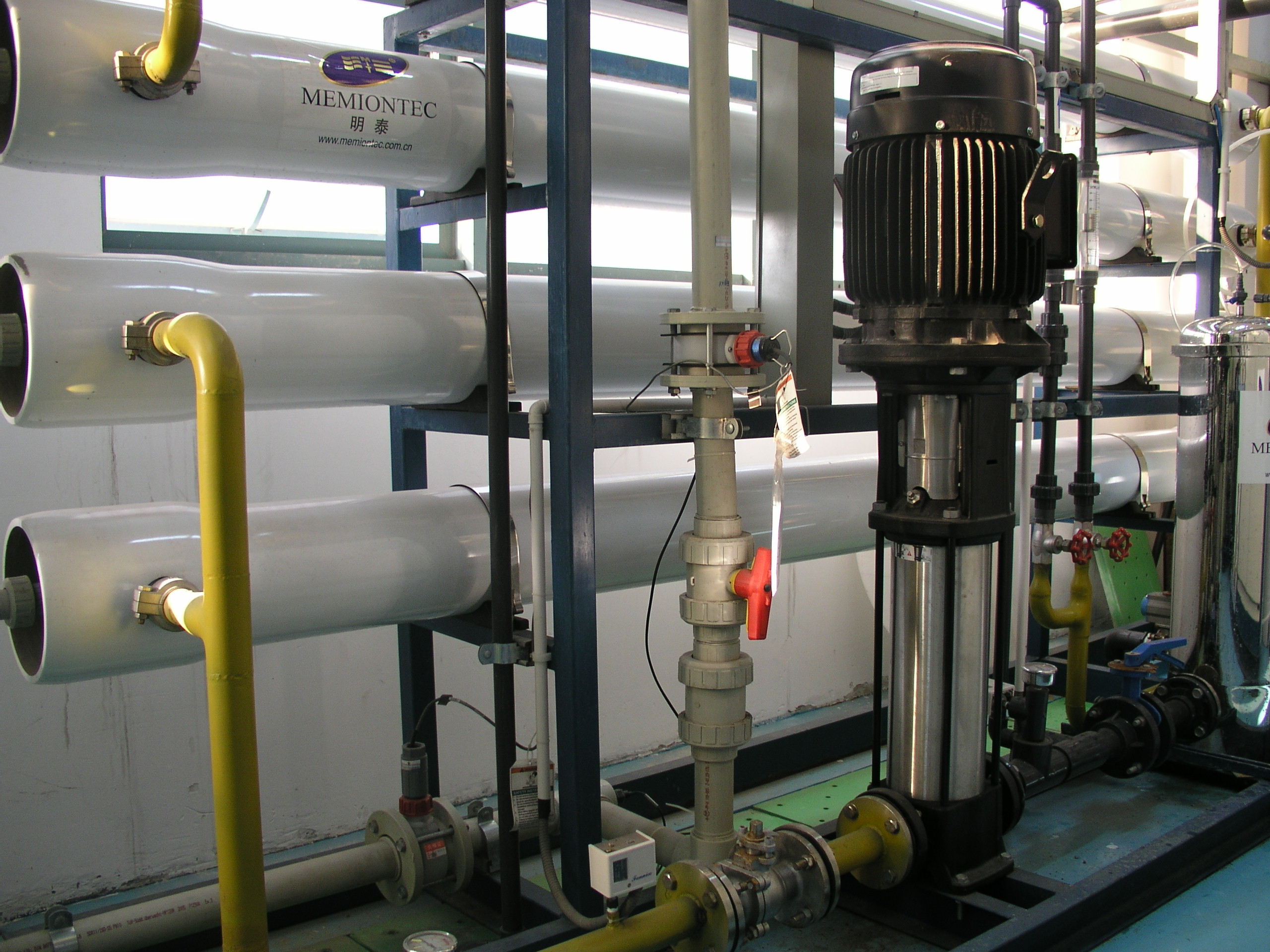

11. 反渗透装置
(1)基本原理
本RO系统采用美国陶氏公司生产的膜元件，脱盐率在99.7%以上，出水水质≤
10μs/cm，25℃。它的原理是水与溶液以渗透膜相隔，水向溶液相渗透，最后达到平衡，在两相之间产生渗透压。如在溶液相上加压大于渗透压，溶液相中的水就会向水相反方向渗透过去，从而取得脱盐水。该RO装置采用BW30-400型膜，膜壳采用玻璃钢膜壳，采用一级反渗透工艺，分为两套，本系统共采用54支膜，六芯装，分装9支膜壳，采用 6：3排列方式，该系统设计回收率为≥75%。
(2)技术参数
|
根据设备要求，RO装置包括RO膜、RO膜壳和机架，反渗透膜选用 生产的。
|
|||
|
1
|
额定产水量：
|
50m3/h
|
  |
|
2
|
数 量：
|
1套
|
|
|
3
|
运行压力：
|
0.8-1.4MPa
|
|
|
4
|
系统脱盐率：
|
＞97%
|
|
|
5
|
反渗透膜：
|
BW30-400
|
|
|
6
|
膜生产商：
|
美国陶氏
|
|
|
7
|
膜数量：
|
54支
|
|
|
8
|
膜壳型号：
|
8”、6芯装
|
|
|
9
|
膜壳材质：
|
玻璃钢
|
|
|
10
|
管阀件材质：
|
UPVC
|
|
12. 反渗透清洗装置
(1) 基本原理
反渗透膜的清洗
膜清洗频率与预处理措施的完善程度是紧密相关的。预处理越完善，清洗间隔越长；反之，预处理越简单，清洗频率越高；一般情况下3-4个月清洗一次。一般膜清洗是遵循“10%法则”。……
13. 脱盐水池
(1)基本原理
脱盐水池主要用于储存脱盐水，以供给用水点；
水池中设三档液位控制系统，液位与脱盐水泵联动；
脱盐水池池体池体为砼混结构，池体底部设有坡度，向一侧倾斜，以便清洗水池，池顶设钢混板，每个池子留一检修孔，可定期用潜水泵进行清洗水池；
需方自建……

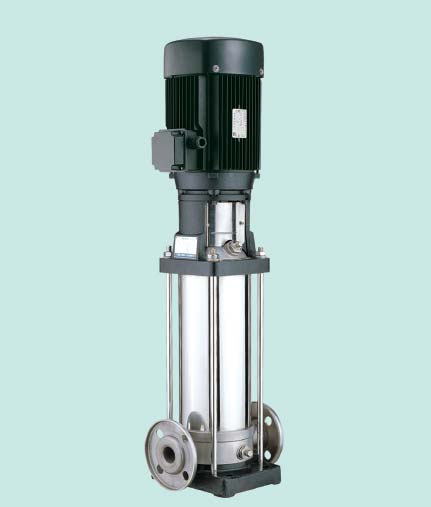

14. 脱盐水泵
(1) 基本原理
脱盐水泵用于往工艺用水点供应脱盐水；
当脱盐水泵的开关处于“自动”时，其启停同脱盐水池中液位相联动。
(2) 技术参数
|
根据设备要求，脱盐水泵选用 泵，2台，1用1备
|
|||
|
1
|
型 号：
|
CDL65-30-2
|
 |
|
2
|
流 量：
|
35m3/h
|
|
|
3
|
扬 程：
|
56m
|
|
|
4
|
功 率：
|
15KW
|
|
|
5
|
净 重：
|
195KG
|
|
|
6
|
电源电压：
|
380V/3P，50Hz
|
|
|
7
|
材 质：
|
不锈钢
|
|
|
8
|
接口管径：
|
DN100
|
|
