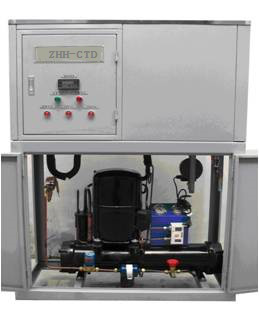

ZHH-CTD系列恒温装置使用说明书

发布于 2017-12-18 21:16 已被浏览 556

 1系统概述
为解决样水温度变化对在线化学仪表测量精度的影响,本公司研制了ZHH-CTD系列恒温装置,该装置通过对样水的二次冷却,保证样水温度维持在25±1℃范围内,充分保障在线分析化学仪表的最佳水温。
ZHH-CTD系列恒温装置,采用闭式循环,每个恒温点配置一只筒形热交换器,使样水与恒温循环水进行逆向热交换,既可以对样水进行降温,也可以对样水进行加热。
2产品特点


(1)机械式恒温方式,摒弃还不成熟不稳定的电子式恒温方式,耐用、维护量小、检修成本低。
(2)全自动控制:测量温度与设定温度数显、温度自控,装置还在冷却水进口设置了流量开关,在冷却水流量低时,压缩机将不能运行。另外在电气方面装置还设有压缩机过压保护、电气过载保护等功能。温度恒定在25±1℃,对高温或低温时报警,有利地保障在线分析仪表尤其是大表(硅/磷/钠/氧/联氨等)使用寿命,客观上降低检修成本。
(3)压缩机一直选用进口品牌,效率高、可靠性强、品质保证,充分减少了运行后期的维护量。样水点12个以下用压缩机5P,样水点12个以上用压缩机8P,压缩机功率冗余配置,电压380V不变,提供足够的动力源,对同一高温的样水更短时间恒温到25±1℃。
(4)蒸发器使用钛管,不再使用铜管,换热效率更高,且使用寿命长,减少运行时的维护量。
(5)每路样水从恒温水箱后,单独布置独立的冷却器,避免串温现象,充分保障炉水、过热蒸汽、饱和蒸汽、再热蒸汽等高温样水的冷却效果。
(6)本装置可与水汽取样装置制作在一个盘面上,亦可作为一个单独的装置分开布置。
3主要性能参数
……
4原理与流程
ZHH-CTD系列恒温装置是利用自动控制的压缩式制冷系统,对样水进行二次冷却,以达到样水温度恒定在 25±1℃的目的。
4.1经高温架降温冷却的样水进入冷却水箱,被蒸发器降温的冷媒水二次冷却,温度保持25±1℃,送到各在线化学分析仪表;……当温度超过上限时,压缩机又开始工作,如此反复。

5装置的第一次运行操作
5.1第一次操作
1、打开冷凝器进出口阀门,打开恒温循环冷却水所有阀门。
……
5.2.2停运操作
5.2.2.1按下装置停止按钮。
5.2.2.2断开总电源和压缩机、电动机的控制电源开关。

6装置的功能模块
1、制冷循环部分:制冷部分通过以下循环,将水箱循环冷却水降温,再用循环水泵将循环冷却水通过热交换器来控制样水温度。……
5、自动恒温调节部分:温控仪可设定温度上限和下限,实行样水的恒温。
7装置的维护
为了保证装置正常运行,机械恒温装置在运行中要每隔半年检查制冷剂量,发现装置运行时排气压力小于 Mpa、吸气压力小于  Mpa时要进行补充制冷剂;……装置不保护,要进行维修或更换。
8制冷剂的充装方法
8.1制冷剂的补充
1、将吸气工艺管与氟利昂制冷剂药罐连接好;
……
8.3一次抽真空
利用吸气工艺管,安装真空泵和装置加液阀连通,启动真空泵,当制冷系统回气压力表指针接近……判断继续加氟里昂或排放部分氟里昂。
9温控仪的校准方法
使用标准温度计测量水箱内循环冷却水的温度。将所测温度值写入温控仪内, 按5)补偿温度传感器偏差进行操作。

9.1装置温控仪的操作
……
5)补偿温度传感器偏差
    设定完报警回差值,显示为『YE_P』 ,按【ENT】后显示为『AJ_T』 ,此时按【ENT】确认进行温度传感器的偏差补偿操作,仪表显示当前温度值(测量值加原来输入的温度传感器补偿值,原补偿值的大小可以通过查阅用户参数方式查看),且数值最高位闪烁,允许对温度值进行修正,将显示值调整为目标值后按【ENT】确认,显示变为『UP_A』 ,回到本级菜单的第一项,允许重新进行参数设定/修改。
    例:当前显示温度值为23.5℃,实际温度值为24.9℃,则操作过程为
             【ENT】          【ENT】          【▲】【▼】


                           【ENT】         【▲】【▼】          【ENT】


6)退出用户参数设定操作,返回测量状态
     在上述操作过程中或设定/修改完用户参数后,均可以按【ESC】退出操作;退出时未确认的参数修改无效,仪表保留原参数;退出过程为分级退出(菜单级别请参阅操作菜单结构说明),即首先返回『FUNC』状态,然后再按【ESC】可以返回测量状态。

                       【ESC】             【ESC】
      用户参数设置/修改                                     温度测量状态

10冷却水保护开关及压力开关的测试方法
在装置运行时,将冷却水进口阀门关闭,观察排气压力表,当压力超过 Mpa时,装置压缩机停止,压力保护开关正常,当压力超过 Mpa时,压缩机不停止则应马上停止装置,对压力保护开关进行维修或更换,测试完毕恢复冷却水。
11常见故障及处理方法
……
12装置部件规格及参数
……
