ZHH-AC系列化学加药装置产品使用&安装&调试&维保手册

发布于 2017-12-11 00:13 已被浏览 332

1.概述
   ZHH-AC系列化学加药装置是水处理中不可缺少的关键设备,包括主厂房加药装置和循环水加药装置以及水处理加酸碱装置,广泛应用于补给水、疏水、炉水、凝结水、循环冷却水以及工业废水污水等水处理系统当中。
  其中主厂房加药装置包括加氨装置、加联氨装置、加二甲基酮肟装置、加磷酸盐装置等;循环水加药装置包括循环水加缓蚀阻垢剂装置、循环水加絮凝剂/混凝剂装置、循环水加杀菌剂/除藻剂装置、循环水加稳定剂装置等;水处理加酸碱装置包括凝结水精处理酸碱计量单元、废水处理系统成套加药装置。
其中废水处理系统成套加药装置相关药品(原药剂状态根据现场采购药品情况确定)情况,举例如下:
药剂名称
原药剂状态
原药剂添加方式
最终投加浓度
絮凝剂
20%硫酸氯化铁溶液(桶装)或粉末状态
抽液泵转送或人加投加
10 %
助凝剂
聚丙烯酰胺干粉
人工投至料斗
0.1 %~0.3%
……
……
……
……
   化学加药装置,在添加方式上主要有就地和远程及其它们的混合等三种方式;按照自动化程度分为全自动化加药装置和手动加药装置。
   需要明确的是,加药和配药是两个工艺过程。
   ZHH-AC系列化学加药装置是撬装产品,机务、热控、电气等全部组装在一个框架上,检修方便,运行日常检查一目了然。ZHH-AC系列化学加药装置主要由溶液箱、计量泵、系统管路、阀门、液位计、电气柜等组成,结构紧凑,可实现联锁运行和全过程保护,加药量和溶液浓度有保障。溶液箱安装有磁性翻板液位计,带有高、低、低低液位报警及4-20mA输出功能,及时准确地反映溶液箱内水量的变化,充分保障计量泵的安全运行及安全生产。电气部分设置电气短路保护、过流保护、缺相保护、水箱高低液位报警、水箱低低液位自动停泵等功能。
2.工作环境及安装条件
2.1室内温度5~40℃。
2.2在20±5℃时,相对湿度小于85%。
2.3以下省略内容。
3.安装过程及其注意事项
3.1拆箱前贮存:以下省略内容。
3.2安装四周预留尺寸以下省略内容。
3.3装置应随包装箱一起吊装,严禁拆箱吊装。
3.4先按照地基图施工,做好土建,然后把装置放置地基上并在装置与地基预埋的槽钢内侧点焊。
3.5以下省略内容。
3.6以下省略内容。
3.7加药装置药液进口请使用≥φ27×2;   以下省略内容。
   注意使用氩弧焊焊接。
3.8电气方面注意事项及连接电气箱内的电气接线以下省略内容。
3.9装置的安装以下省略内容。
3.9.3排污管连接以下省略内容。
3.9.4进水管的连接以下省略内容。
3.9.5进药管的连接以下省略内容。
3.9.6出药口管道连接以下省略内容。













3.9.7电气连接
以下省略内容。
3.9.8安装注意事项
以下省略内容。
4.投运前的检查
4.1检查各零部件、电器元件数量齐整,无掉落、损坏等现象;
4.2检查阀门无卡死、转不动等现象;
4.3以下省略内容。……4.7以下省略内容。

5.装置投运操作及调试
5.1搅拌机延时时间设定
以下省略内容。
5.2计量泵启动与调试
……
5.2.3正式启动计量泵;
……
5.3调试
5.3.1调试讲解参考图
……
5.3.2调试前准备工作
……
5.4运行操作部分
5.4.1启动操作
……
5.4.5装置停止运行
……
6.常见故障及处理意见
序号
故障现象
常见原因分析
处理方法
1
计量泵
不工作
6条……
6个对应处理办法……
2
计量泵
打不上药
9条……
9个对应处理办法……
3
液位计
不显示液位
3条……
3个对应处理办法……
4
计量泵出口压力表达不到设定值
4条……
4个对应处理办法……

7.定期维护及注意事项
……
7.5不要将计量泵的调节手柄设定到超过100%,否则易出现计量异常,精度降低。
7.6应经常检查计量泵的运行状态,如发现异常响动及其他不明情况时,应关闭该计量泵,然后切换阀门开启备用计量泵。
7.7一般情况,计量泵润滑油在最初运行250小时后更换,以后每2500小时或6个月更换一次润滑油。……
7.14安全阀每运行一年,其开启压力需要重新调节一次。……
7.16装置易损件明细表……
7.17.1计量泵……
7.20装置需要维修时,必须切断所有电源,清除载荷,遵循必要的步骤,采取不必要的保护措施,确保维修人员的安全。

8.控制原理及结构特点
8.1自动加药控制系统就是实现全部或部分取代人的操作,通常比人的操作更准确更可靠。根据控制原理选用最合适的控制方式及控制参数,达到自动运行的目的。
……
8.4自动加药系统选用变频调速控制加药量。具有输出稳定、节能、对电机保护等功能。

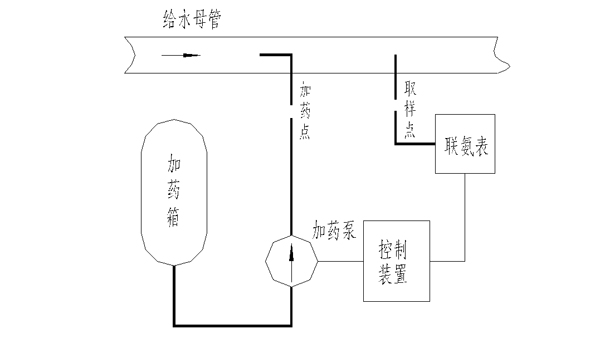

8.5某加药装置控制流程示意图如下,供参考:

8.6某加药装置系统示意图如下,供参考:
8.10自动控制原理
……
8.10.3.1由远程控制系统根据加药工艺参数,设定用户值同时根据加药口的给水Ph值或给水流量相比较,判断是否满足用户设定值,通过PID计算,输出4-20mA信号,控制变频器的运行效率,自动调节加药量。控制系统能接收变频器的反馈4-20mA信号、计量泵故障信号、计量泵启停信号、溶液箱的液位信号等来实现远程监控和联锁控制,参考“自动控制原理图”。
……
8.10.5 给水加联氨原理
联氨在水溶液中,是一种很强的还原剂,可将水中的溶解氧还原。在高温(T>200℃)水中,N2H4可将Fe2O3还原成Fe3O4以至Fe,N2H4还能将CuO还原成CuO2或Cu。加联氨目的主要是防止炉内结铁垢和铜垢。有时候,也可以考虑用加二甲基酮肟C3H7NO来实现此目的(备注:二甲基酮肟可降低锅炉给水的含铁量,防止氧腐蚀,同时,二甲基酮肟对沉积在管道、省煤器等处的铜的腐蚀产物有清洗作用,可防止锅炉因形成氧化铁沉积物而引起金属管过热和腐蚀损坏。在金属钢材表面形成良好的磁性氧化物保护膜,并对金属表面起到缓蚀和钝化的作用,能有效地延缓热力设备停(备)用时的腐蚀。二甲基酮肟(又称为丙酮肟2-丙酮肟简称DMKO。常温下为白色片状结晶,在空气中挥发得很快,有似水合氯醛气味。易溶于水,也溶于醇、醚、酮、烃、石油醚等有机溶剂。有较强的还原性,呈中性反应,能溶于酸、碱,在稀酸中易水解。明火可燃,高热分解放出氮氧化物气体。二甲基酮肟有毒,应避免吸入本品的粉尘,避免与眼睛及皮肤接触)。
8.10.6炉水加磷酸盐原理
……
8.11典型基本结构
……
9.计量泵选型
9.1装置多采用国外进口品牌或者国内优质品牌计量泵。
……
9.3.11调节比:100:10,精度可达±1.0%。

10.主要配置及主要技术参数
10.1系统主要组成
化学仪表
加药泵、管路及阀门
变频器
溶液箱及液位计
控制柜及辅助功能设备
搅拌器
……
10.5装置的主要技术参数表:……
10.6我公司ZHH-AC系列化学加药装置相关设备型号表
装置名称
型 号
主厂房加氨装置
ZHH-AC-A
主厂房加联氨装置
ZHH-AC-H
主厂房加磷酸盐装置
ZHH-AC-P
主厂房加二甲基酮肟装置
ZHH-AC-DMKO
循环水加缓蚀阻垢剂装置
ZHH-AC-CASI
循环水加絮凝剂/混凝剂装置
ZHH-AC-F/C
循环水加杀菌剂/除藻剂装置
ZHH-AC-B/A
循环水加稳定剂装置
ZHH-AC-S
水处理加酸碱装置
ZHH-AC-AA
凝结水精处理酸碱计量单元
ZHH-AC-C-AA
废水处理系统成套加药装置
ZHH-AC-W
10.7装置设计引用的标准
10.8对接参数
